云南盛翔——木加甲電站

??? 木加甲電站是利用天然落差、無調節的引水式單一發電功能電站。木加甲河為怒江右岸一級支流，距下游福貢縣65 km，行政區劃屬云南省怒江傈僳族自治州福貢縣。
??? 工程屬Ⅳ等?。?）型，永久性主要建筑物為4級，永久性次要建筑物為5級，臨時建筑物為5級。電站樞紐工程由攔河壩、引水隧洞、前池、壓力管道及地面廠房等建筑物組成。無水庫淹沒問題。
??? 電站壩址位于木加甲中下游河段木歐課附近。該電站為徑流式電站，項目由首部樞紐、引水系統、前池、管道及廠區樞紐組成。電站總裝機為10000kW，年發 電量5235萬kW?h，保證出力3191kW，年利用小時5235h，工程靜態總投資4142.24萬元，總工期28個月。工程從2006年11月開始 籌建，2007年9月正式開工，至2008年12月竣工并投入試運行。2009年6月正式發電。
??? 主要建筑物主要由以下構成：
??? （1）首部工程
??? 首部建筑物由左向右布置左岸非溢流壩、取水閘、沖沙閘、溢流壩、非溢流壩；由下而上布置壩前鋪蓋、左右岸護岸擋墻，壩下游布置護坦、左岸引水明渠、左右岸護岸擋墻，除鋪蓋為素砼結構外，大體積結構均采用塊石砼。閘底板，胸墻為鋼筋砼結構。
??? （2）引水工程
??? 引水道包括短引水明渠和無壓隧洞，引水明渠緊接取水閘，末端與無壓引水隧洞進口相連。前12m為取水閘消力池，后10.3m為引水明渠段。外墻布置長約 17m的溢流側堰，用以泄去進入渠道的多余流量，消力池及明渠均為塊石混凝土結構。明渠底坡i=0.002，過水?dāng)嗝娉叽?.0m×2.0m，正常水深 1.4m，引水流量5.4m3/s。
??? （3）壓力前池
??? 前池及泄水道位于怒江右岸與木加甲河左岸間的山脊處，為地下前池。由100m長的引水隧洞擴建而成，凈寬5m，凈高為8m的成門型斷面。正常高水位 1572.30m，死水位1570.296m，最高水位1572.95m，有效容積1093m3，死容積476.m3。前池末端埋深很淺，為便于進水室與 鋼管連接及沖沙閘與泄水道連接，為露天布置。進水室和沖沙閘均為鋼筋砼結構，進水室前設細格攔污柵一道。
?? （4）壓力管道
?? 鋼管進水室與前池同軸線布置，正向進水。鋼管進口底高程與進水室底板高程1566.596m一致，管口中心高程1567.196m。1＃彎管與進水室連為 一體，1＃彎管外包砼形成1＃鎮墩。鋼管沿山坡形成折線布置，適應地形變化。管道所在山坡地形完整，山體穩定性好，上段地形坡約45°，中段地形坡度 15°～25°，下段約45°，除下段為裸露基巖外均為土層較薄的全強風化基巖。管軸線兩側各5m～10m范圍內種植草，形成植被，防止雨水沖涮，美化環 境。
??? （5）廠房升壓站
??? 廠區建筑物位于木加甲河與怒江匯口處的階地上，俗名念馬底。該平臺高程大多在1330m～1336m之間，總面積約120m×50m，約0.6hm2，布 置主副廠房及升壓站，階地上弱風基巖出露，有零星土壤覆蓋。主副廠房后邊坡自然后坡角約45°，為山脊的凸出點。主廠房地坪高程1335.00m，支管中 心高程1333.45m，機組安裝高程1336.2m，正常尾水位1337.20m。室內安裝兩臺單機容量為5000kw的水輪發電機及成套設備。進廠公 路上接原林區公路后繞過念馬底村寨沿木加甲河左岸進入主廠房安裝間及升壓站。
??? 我公司2007年12月12日與該電站業主正式簽定工程建設監理合同，公司委派監理工程師陸華、樊財春、任洪云駐現場，到2009年12月底工程全部完工，2009年6月正式發電。歷時24個月我公司圓滿完成與業主監理合同約定的全部工作任務。
??? 圖為該電站攔河壩、主副廠房、升壓站及壓力管道、壓力前池。

許永剛（供稿）

廠房

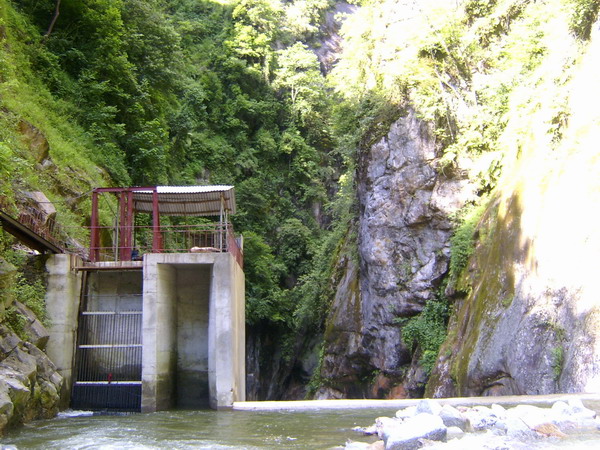

攔河壩

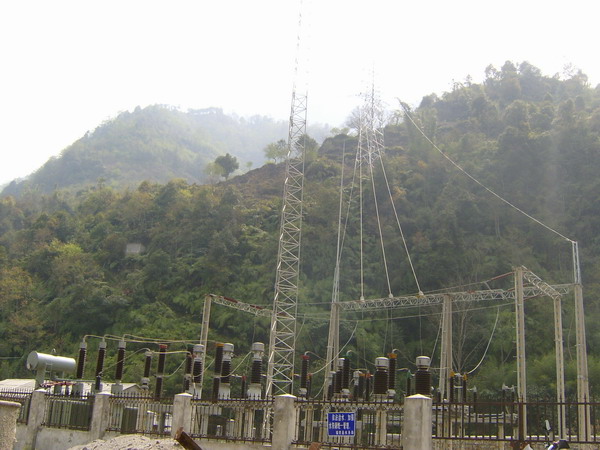

升壓站
